lipca 28, 2023

Notatki graficzne

Notatki graficzne, rysnotki, sketchnotki... - zwał jak zwał.

Od jakiegoś czasu podejmuję próby tworzenia notatek graficznych. Robię to dla siebie, notując najważniejsze informacje ze szkoleń, konferencji, ale próbuję też tworzyć je dla moich uczniów, by podsumować im jakiś dział lub wykorzystać je na godzinie wychowawczej.

Doskonale zdaję sobie sprawę, że daleko im do doskonałości, ale lubię to robić. Niektóre moje notatki są bardziej tekstowe niż graficzne, ale uczę się zastępować słowa grafikami. Brakuje mi wprawy i zdecydowanych pociągnięć, nie wypracowałam też własnej "czcionki", ale co tam - próbuję nadal.

Jeśli też interesuje Cię notowanie graficzne, polecam kilka profili i grup na Facebooku:

Polecam też pozycje książkowe:

Poniżej kilka moich notatek i kart pracy...

Ustawienia strony Opis na potrzeby wyszukiwania sketchnoting notatki graficzne rysnotki Opcje

Czytaj dalej »

lipca 17, 2023

Z cyklu: "Proste zastosowania micro:bita" #5_TERMOMETR

Płytka micro:bit ma również wbudowany czujnik temperatury wskazujący temperaturę jej procesora. Temperatura procesora jest jednak porównywalna z temperaturą otoczenia - oznacza to, że warto wykorzystać ten czujnik do zmierzenia temperatury w miejscu, w którym się znajdujemy.

Ten bardzo prosty skrypt pozwoli na odczyt temperatury po wciśnięciu przycisku A na płytce.

Jeśli mamy do dyspozycji 2 płytki, możemy jedną z nich umieścić na przykład w innym pomieszczeniu lub na zewnątrz i dzięki możliwości komunikacji micro:bit-ów - odczytywać wskazaną temperaturę na drugiej płytce. Czyli jedna z nich będzie nadawała, a druga odbierała informację o temperaturze.

Skrypt należ wgrać na obie płytki.

Przykładowy skrypt:

i jego działanie:

Aby cały proces przebiegał automatycznie, można nadawać poziom temperatury nie poprzez wciśnięcie przycisku A, a przez cały czas - na przykład w określonych odstępach czasowych (1 min, 5 min itp.)
W takiej sytuacji skrypty na obu płytkach powinny się różnić. Trzeba wskazać, która nadaje, a która jedynie odbiera informację.

Skrypt płytki - nadajnika

Skrypt płytki-odbiornika

Czytaj dalej »

lipca 15, 2023

Z cyklu: "Proste zastosowania micro:bita" #4_MIERNIK_HAŁASU

Płytka micro:bit ma wbudowany czujnik dźwięku, co pozwala mierzyć jego poziom - w naszym przypadku wykorzystamy jego możliwości do pomiaru hałasu.

Bloczek "plot bar graph of..." pozwala na wyświetlenie na wyświetlaczu dynamicznego wykresu poziomu dźwięku.

Jeśli chcielibyśmy, aby określony poziom hałasu był wychwytywany przez skrypt i skutkowało to jakąś reakcją - na przykład płytka nada sygnał dźwiękowy, to musimy pamiętać aby głośność nadawanego sygnału dźwiękowego nie była wyższa niż poziom hałasu, na który reaguje skrypt. W przeciwnym razie skrypt będzie reagował na wydawany przez płytkę sygnał, co spowoduje "zawieszenie się" wydawanego dźwięku (ostrzegawczy sygnał dźwiękowy będzie grany przez cały czas, a nie jednorazowo).

Możemy też przekroczenie określonego poziomu hałasu zasygnalizować w sposób graficzny - wyświetlając na wyświetlaczu sekwencję symboli:

Czytaj dalej »

lipca 08, 2023

Z cyklu: "Proste zastosowania micro:bita" #3_KOMPAS

Micro:bit ma wbudowany magnetometr. Oznacza to, że możemy z płytki micro:bit zrobić również kompas. Świetnie nada się więc, by wykorzystać go w terenie. Dzięki temu prostemu urządzeniu, możemy wyznaczać kierunki świata - płytka przypisuje im wartości liczbowe. I tak północ to 0, wschód - 90, południe - 180, a zachód - 270. Oczywiście możemy też wyznaczać kierunki pośrednie, takie jak północny-wschód, północny-zachód itd.

Wystarczy prosty skrypt:

Po jego pierwszym uruchomieniu ma miejsce tzw. kalibracja. Na wyświetlaczu pojawi się napis TILT TO FILL SCREEN, co oznacza, że musimy tak długo zmieniać pozycję płytki (pochylać we wszystkie strony), aż wszystkie diody wyświetlacza się zapalą. Wtedy pojawi się uśmiechnięta buźka oznaczająca zakończenie kalibracji.

Możemy też wykorzystać efekt dźwiękowy, by sygnalizował pozycję: np. PÓŁNOC. Z moich obserwacji wynika, że płytka zaczyna reagować nie tylko w pozycji 0, ale już kiedy się do niej zbliżamy. Warto więc połączyć oba skrypty i kiedy tylko usłyszymy sygnał, zweryfikować wartość pozycji kompasu, wciskając przycisk A.

Czytaj dalej »

lipca 01, 2023

Z cyklu: "Proste zastosowania micro:bita" #2_LATARKA

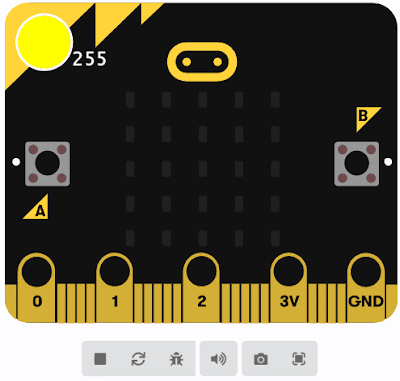

Kolejną możliwością jaką daje nam micro:bit jest wykorzystanie wbudowanego czujnika światła i stworzenie skryptu latarki. Oczywiście jeden micro:bit nie rozświetli nam pomieszczenia, ale można przy jego pomocy oznaczyć na przykład położenie włącznika światła, by w ciemności łatwo go odnaleźć lub podłączyć do niego źródło światła o większej mocy.

Zależy mi raczej, abyście zobaczyli, że sama płytka daje nam wiele możliwości jej zastosowania w różnych sytuacjach.

Sam skrypt jest bardzo prosty. Ja ustawiłam trzy poziomy odczytu i jednocześnie reakcji wyświetlacza LED na natężenie światła.
